Радиопоручни предвоенных советских танков

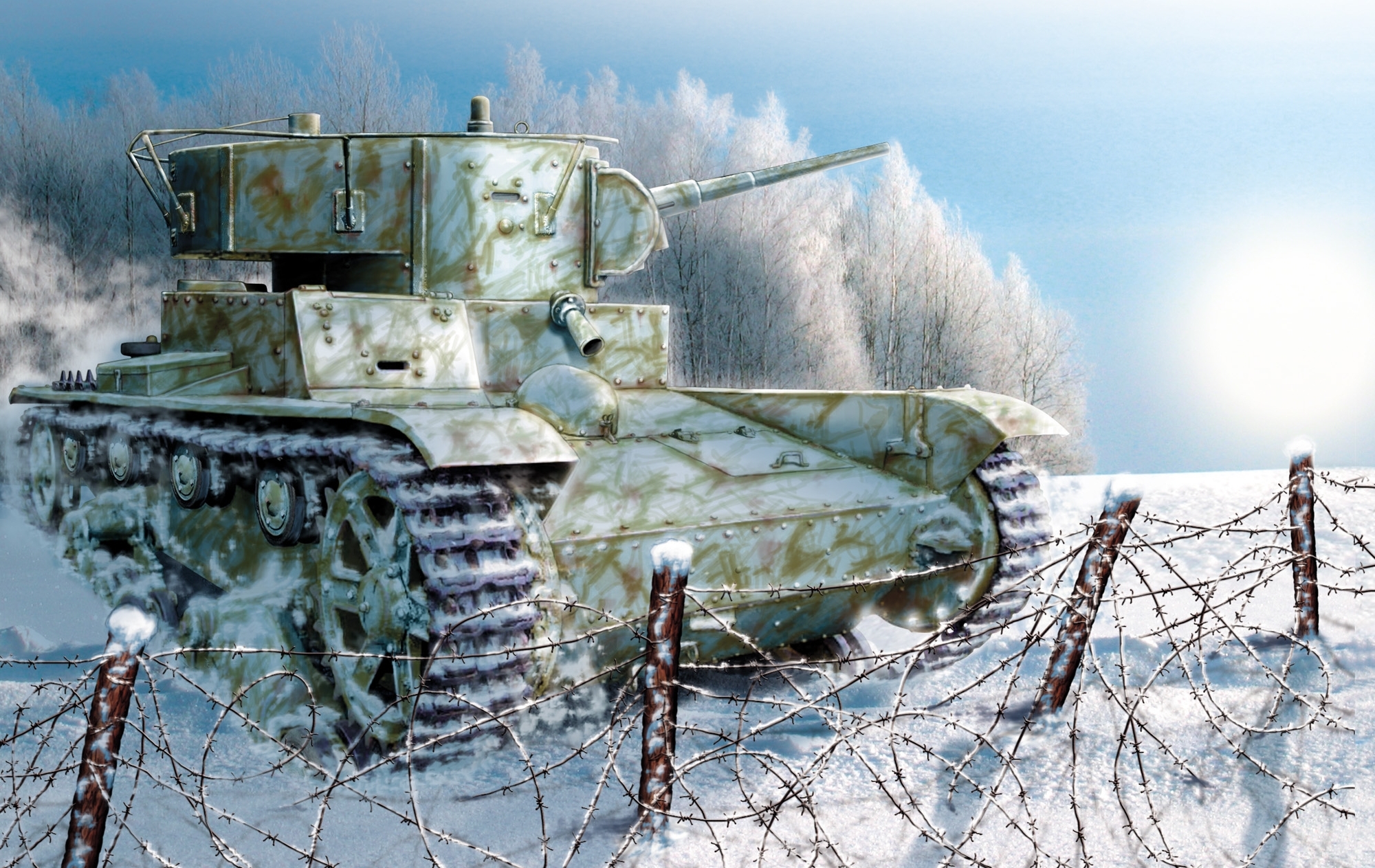

На фотографиях советских танков Т-26 и БТ-7 часто можно заметить характерный металлический поручень, установленный по периметру башни. Многие ошибочно считают, что он предназначался для удобства экипажа или десанта. Однако основное назначение этого элемента было совершенно иным: поручень служил антенной танковой радиостанции.

В 1930-е годы радиосвязь в бронетанковых войсках только начинала активно внедряться. Большинство линейных танков первоначально не имели радиостанций, поскольку они были дорогими, сложными в производстве и обслуживании. Радиооборудованием оснащались главным образом командирские машины, которым необходимо было поддерживать связь с другими танками и штабом. Именно такие машины легко отличить по характерной поручневой антенне вокруг башни.

Поручневая антенна представляла собой металлическую рамку, закреплённую на изоляторах по бортам башни. Она обеспечивала более устойчивую работу радиостанции по сравнению с короткими штыревыми антеннами того времени. Благодаря своему внешнему виду такие танки получили среди военных прозвище «радиотанки». На ранних БТ-7 с цилиндрической башней также устанавливались поручневые антенны, тогда как на более поздних машинах с конической башней постепенно стали использоваться штыревые антенны.

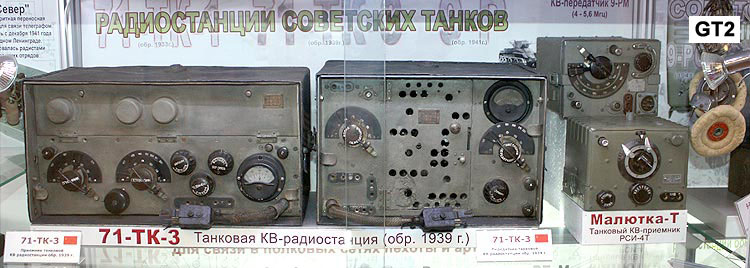

Основной радиостанцией на Т-26 и БТ-7 стала серия 71-ТК. Первой серийной моделью была 71-ТК-1, поступившая в производство в 1933 году. Она устанавливалась на Т-26, БТ-5, БТ-7 и другие советские бронемашины. Позднее появились модернизированные варианты 71-ТК-2 и 71-ТК-3, отличавшиеся повышенной надёжностью и улучшенными характеристиками связи.

Радиостанции 71-ТК работали как в телефонном, так и в телеграфном режиме. Для своего времени они обеспечивали достаточно хорошие возможности управления войсками. Радиостанция 71-ТК-3 могла поддерживать связь на расстоянии до 15 км в движении и до 25–30 км на стоянке при телефонной связи, а в телеграфном режиме дальность достигала 40–50 км.

Комплект радиостанции весил от 60 до 80 кг и состоял из приёмника, передатчика, преобразователей и прочих вспомогательных компонентов. В качестве источника питания использовалась бортовая сеть 12 В через специальный преобразователь (умформер).

Хорошо, что сейчас технологии шагнули далеко вперед, слушать радио онлайн бесплатно можно без использования громоздкого оборудования, а тот и вовсе используя лишь компьютер.

Наличие радиостанции значительно повышало боевые возможности подразделения. Если обычные танки получали команды с помощью флажков или сигнальных средств, то командирские машины могли оперативно передавать приказы по радио. Именно поэтому на довоенных фотографиях Т-26 и БТ-7 наличие поручневой антенны считается одним из главных признаков командирского танка.

Поручневая антенна танка могла ощутимо ударить током, но исключительно в один конкретный момент — во время передачи радиосообщения.

В режиме приема антенна абсолютно безопасна. Но когда радист нажимал на телеграфный ключ или говорил в микрофон, радиопередатчик 71-ТК выбрасывал в антенный контур высокую частоту. Передатчик питался от умформера (преобразователя), выдававшего анодное напряжение в несколько сотен вольт. На самой антенне в момент передачи возникало опасное высокочастотное напряжение.

Таким образом, знаменитые поручни вокруг башен Т-26 и БТ-7 были не элементом для удержания людей, а важной частью системы радиосвязи. Они выполняли роль антенны радиостанций семейства 71-ТК, которые стали первыми массовыми танковыми радиостанциями СССР и сыграли заметную роль в развитии управления советскими бронетанковыми войсками в предвоенный период.
